لوله پلی اتیلن فشار قوی چیست؟

انواع مختلفی از لوله های پلی اتیلن وجود دارد که در پروژه های گوناگون مصرف می شود. لوله پلی اتیلن فشار قوی، لوله پلی اتلینی است که در فشارهای کاری 6 الی 32 اتمسفر قرار گرفته است. واژه فشار قوی برای لوله پلی اتیلن مبهم و نامفهوم است و اغلب مردم لوله ای با ضخامت بالا به نظرشان می آید، ولی این افکار با پیشرفت علم و فناوری از دیدگاه مردم خارج شد؛ به گونه ای که لوله پلی اتیلن با مواد pe80 و فشار 10 بار با لوله ای با همین  فشار و همین اندازه منتهی باpe 100 از لحاظ وزن هم به ردیف pe80  برابر 873 و مواد pe100  برابر 721 گرم بر متر است و هر دو توانایی این را دارند که 10 بار  را تحمل کنند و از نظر استحکام با یکدیگر مساوی هستند اگر بخواهیم جنبه اقتصادی را در نظر بگیریم ضخامت لوله ها با مواد pe100 قیمت مناسب تری دارد.

مواد پلی اتیلن را می‌توان در دسته‌های زیر تقسیم بندی کرد:

مواد pe63 امروزه تقریبا از رده خارج شده اند و به دلیل وزن و ضخامت بالای لوله تولید شده با این مواد، قیمت لوله نیز گرانتر است.

مواد pe80 جدیدتر بوده و بیشترین استفاده را دارد. لوله تولید شده با این مواد با وزن و ضخامت کمتر تحمل فشار بیشتری را دارد.

مواد pe100 جدیدترین نوع مواد اولیه رایج در بازار است که لوله های تولید شده با آن بسیار سبک و ضخامت کمی دارند.

لوله های پلی اتیلن با توجه به میزان تحمل فشار نیز دسته بندی می‌شوند که از 4 بار تا 16 بار در این لیست قیمت موجود است. هر چه تحمل فشار دیواره لوله پلی اتیلن بیشتر باشد، قیمت آن نیز افزایش می‌یابد.

لیست قیمت لوله پلی اتیلن ثابت نمی‌باشند و لوله پلی اتیلن قیمت‌های مختلفی دارد. به دلیل نوسانات بازار، قیمت مواد اولیه روز به روز تغییر می‌کند. نتیجه این نوسانات باعث می‌شود قیمت هر متر لوله پلی اتیلن افزایش یا کاهش داشته باشد. هر چه حجم سفارش خریداران بیشتر باشد قیمت لوله پلی اتیلن ارزان می‌شود.

کاربرد لوله پلی اتیلن فشار قوی

کاربرد لوله پلی اتیلن فشار قوی برای جا به جایی آب است که فشار بالایی دارد؛ مخصوصا در پستی و بلندی ها ومسیرهایی که دارای شیب زیادی هستند کارایی و کاربرد افزون تری دارد.

مشخصات فنی لوله پلی اتیلن

لوله پلی اتیلن جزو پرکاربرد ترین لوله ها در نیم قرن گذشته بوده است و از خانواده ترمو پلاستیک ها محسوب می شود. این نوع ازانواع لوله دارای تغییر پذیری، مقاومت و دوام بسیار بالایی می باشد که توانسته است جایگزین بسیار مناسبی برای لوله های آهنی، چدنی، PVC و غیره باشد و سهم عمده ای از بازار را به خود اختصاص دهد. لوله پلی اتیلن نسبت به لوله های آهنی، چدنی، PVC و غیره دارای مقاومت و دوام بالاتری می باشد و در چند دهه قبل در خطوط انتقال و لوله کشی در صنایع نفت و گاز و پتروشیمی و خطوط انتقال آب در مصارف ساختمانی و کشاورزی مورد استفاده قرار گرفته است و جایگزین مناسب و مقرون به صرفه ای نسبت به سایر لوله ها بوده است. با وجود مزیت های استفاده از لوله پلی اتیلن این سری از لوله ها در سال های گذشته در اکثر پروژه های آب و گاز و فاضلاب کشور مورد استفاده قرار گرفته است. به دلیل صاف و مسطح بودن داخل لوله های پلی اتیلن به هیچ وجه دچار رسوب گرفتگی نمی شود و به مرور زمان این لوله ها پوسیده و یا دچار خوردگی نمی شوند بنابراین برای انتقال آب آشامیدنی مناسب و بهداشتی می باشد. لوله های پلی اتیلن از جنس HDPE تولید می شود که دارای انعطاف پذیری خوب و در برابر خمیدگی بسیار مناسب می باشد که عمر مفید بسیار بیشتری نسبت به سایر لوله ها دارد.

موارد مصرف لوله های پلی اتیلن

از لوله های پلی اتین در موارد بسیاری مانند آبرسانی ,گازرسانی ,کاورینگ کابل و کشاورزی میتوان بهره جست خواص گوناگونی چون انعطاف پذیری بالا ,حمل و نصب راحت . قیمت مناسب از مزیتهای ویژه ی لوله های پلی اتیلن میباشد .لوله های پلی اتیلن به دو صورت کلاف و شاخه تولید میگردد که این مورد در انجام هر چه سریعتر و نصب راحتتر پروژه های آبرسانی و غیره بسیار حائذ احمیت میباشد .لئله های پلی اتیلن در فشارهای کاری متناسب با نیاز هر پروژه تولید میگردد و تولید و تامین این محصول به لحاظ شرایط ویژه مواد پلی اتیلن در ایران به سرعت انجام میپذیرد که این مسئله در روند اجرای پروژه ها بسیار مهم و حیاتی است .دامنه ی سایز بندی لوله های پلی اتیلن همانطور که در جدول بالا مشاهده میکنید بسیار وسیع میباشد که این مسئله میتواند اجرای پروژه را به سرعت پیش ببرد

.

چرا در لوله های پلی اتیلن از رنگ مشکی استفاده می‌شود؟

لوله های پلی اتیلن معمولا به رنگ مشکی تولید و عرضه می‌شوند. مواد پلی اتیلن تولید شده در پتروشیمی ها یا به صورت نچرال (Natural) یا مشکی تولید می‌شوند. بهترین نوع مواد از نوع خود رنگ می‌باشد که دوده در آن متناسب و میکس آن دقیق می‌باشد . در لوله های نچرال (Natural) میبایست دوده یا مستربچ مشکی به آن اضافه شود . رنگ مشکی در لوله های پلی اتیلن Anti UV بوده که مقاومت لوله را در برابر اشعه ماوراء بنفش زیاد می‌کند .

 جریان پذیری عالی لوله پلی اتیلن

از آنجاییکه سطح درونی لوله و اتصالات پلی اتیلن صاف و با زبری بسیار پایین است، سیالات درون آن جریان سریعی دارند و این به سبب ضریب زبری حدود 0.007 لوله و اتصالات پلی اتیلن می‌باشد.

انعطاف پذیری

لوله پلی اتیلن دارای شعاع خمش مناسب می‌باشد و این خاصیت باعث سهولت نصب لوله‌های پلی اتیلن و نیاز به کاربرد اتصالات کمتر می‌گردد . شعاع مجاز خمش لوله پلی اتیلن به طور متوسط 20 برابر قطر خارجی آن می‌باشد. لوله‌های پلی اتیلن به دلیل انعطاف بسیار بالا راه حل ایده آلی برای حل بسیاری از موارد و مشکلات نصب و اجرا است و از این طریق نصب و اجرا بسیار سریعتر و ارزانتر صورت می‌پذیرد.

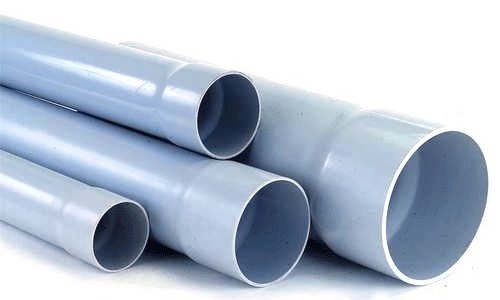

لوله پلیکا چیست؟

لوله پلیکا یا پولیکا لوله‌ای است که از جنس  UPVC ساخته شده است. PVC مخفف عبارت Poly Vinyl Chloride، و نوعی پلیمر پلاستیک مصنوعی است، و UPVC مخفف عبارت Unplasticized Poly Vinyl Chloride یعنی پی‌وی‌سی سخت‌شده است. در واقع در پاسخ این پرسش که لوله پلیکا چیست می‌توان گفت ماده‌ای است که از پی‌وی‌سی ساخته شده، اما در روند تولید آن هیچ‌گونه ماده نرم‌کننده‌ای به آن اضافه نشده است. این لوله به PVC سخت هم معروف است.

لوله پلیکا یا همان UPVC از نخستین لوله‌های پلیمری است که در صنعت ساختمان‌سازی مورد استفاده قرار گرفتند و ویژگی‌های منحصربه فردی دارند. لوله‌های پلیکا دوام خوبی دارند، زنگ نمی‌زنند و پوسیده نمی‌شوند، و به همین دلیل توانستند به‌زودی جای لوله‌های فلزی را در صنعت، کشاورزی و مصرف‌های خانگی بگیرند.

مزایای لوله پلیکا :

مقاومت در برابر خوردگی : لوله پلیکا غیر رسانا است و نسبت به فعل و انفعالات الکتروشیمیایی ناشی از اسیدها و نمک‌هایی که باعث خوردگی فلزات می‌شوند مقاوم است. این مشخصه در داخل و خارج لوله پلیکا ( لوله پولیکا ) وجود دارد. در نتیجه لوله در جاهایی که خاک مهاجم است کاربرد دارد.

مقاومت شیمیایی : لوله پلیکا در برابر طیف وسیعی از مواد شیمیایی حداکثر تا دمای 140 درجه فارنهایت مقاومت خود را به نمایش می‌گذارد و همچنین در برابر مواد شیمیایی ای که معمولا در منازل پیدا یا استفاده می‌شوند مقاوم است.

مقاوت نسبت به وزن، سبک بودن : لوله پلیکا پیشرف شگرفی در کاهش وزن لوله داشته و این از نظر ایمنی بسیار مهم است. این لوله‌ها مصدومیت کارگر را به شدت کاهش می‌دهد.

انعطاف پذیری : مقاومت لوله پلیکا نسبت به شکستگی یک ویژگی بسیار مهم است. در حالیکه لوله پلیکا (پولیکا ) از ترکیب مواد پی وی سی خشک ( U-PVC ) ساخته شده تحمل فشار بدون اینکه دچار شکستگی شود را دارد.

مقاومت در برابر ضربه : در شرایط عادی لوله پلیکا ( پولیکا ) به نسبت لوله‌های ساخته شده از خاک رس بتن و بسیاری دیگر از مواد مرسوم مقاومت بالایی در برابر ضربه دارد.

ضریب اصطکاک : لوله pvc با دیواره های صاف تری که دارد باعث کاهش اصطکاک سیال و مقاومت در برابر جریان می شود.

کیفیت آب : لوله پلیکا هیچ تاثیر منفی ای روی کیفیت آب نمی‌گذارد.

عایق حرارتی : لوله پلیکا رسانایی حرارتی کمتری نسبت به لوله‌های قدیمی تر دارد. این باعث می‌شود که لوله پلیکا برای بسیاری از پروژه‌های عایق حرارتی مناسب و مطلوب باشد.

معایب لوله پلیکا

مقاومت مکانیکی بسیار پایین این سیستم بهنگام دفن شدن درون خاک و عدم توانایی تحمل نیروهای وارده از سمت ماشین ها و حتی خود خاک از یک سو.

شکنندگی لوله های پلیکا بعد از مدتی قرار گرفتن در مقابل نور خورشید.

کاربرد لوله پی وی سی (پلیکا) :

•  سیستم آبیاری تحت فشار (مزرعه)
•  سیستم آبرسانی شهری
•  سیستم فاضلاب شهری
•  سیستم فاضلاب ساختمان
•  سیستم آبرسانی از چاههای آب
•  سیستم آبرسانی ساختمان
•  انتقال کابلهای برق و مخابراتی

چرخه تولید لوله پلیکا

مزایای فراوان لوله پلیکا از یک سو و صرفه اقتصادی این جنس لوله از سوی دیگر سبب شده که بسیاری از واحدهای صنعتی و تولیدی، از لوله‌های غیرفلزی مانند پلیکا به جای فلزی استفاده کنند. چراکه از لحاظ اقتصادی، هزینه یک لوله معمولی فلزی خیلی بیشتر از لوله غیر فلزی با همان مقاومت است.
عمده‌ترین کاربرد UPVC در انتقال آب و فاضلاب است. از طرف دیگر ایمنی و بهداشتی بودن آن سبب شده که برای استفاده در سیستم انتقال آب آشامیدنی بسیار ایده‌آل باشد.

برای تولید انواع لوله پی وی سی، بنا به کاربردش یکی از روش‌های زیر مورد استفاده قرار می‌گیرد:
1.    اکستروژنی
برای تولید کابل ، لوله برق، پروفیل، گرانول سازی و ساخت پنجره از روش اکستروژنی استفاده می‌شود.
2.    پوشش دهی دورانی
جهت تولید انواع دستکش‌های مصرفی قابل استفاده در صنعت و مصارف خانگی، توپ‌های بازی و … از روش پوشش دهی دورانی استفاده می‌شود.
3.    روش تزریقی یا فشاری
به منظور تولید قطعه‌های pvc سخت و صنعتی از این روش استفاده می‌گردد.

دسته بندی لوله پلیکا

لوله های پلیکا با توجه به فشار کاری و تحمل وزن به سه دسته زیر تقسیم بندی می شود :

 لوله پلیکا قوی ، لیست قیمت لوله پلیکا قوی در سایت پایپ کالا موجود می باشد .

 لوله پلیکا نیمه قوی ، لیست قیمت لوله پلیکا نیمه قوی در سایت پایپ کالا موجود می باشد .

 لوله پلیکا معمولی ، لیست قیمت لوله پلیکا معمولی در سایت پایپ کالا موجود می باشد .

اگر برای ساختمان خود می خواهید از لوله پلیکار ارزان استفاده کنید می بایست لوله پلیکا معمولی را انتخاب کنید و البته برای فشارهای بالاتر می بایست از لوله پلیکا قوی و نیمه قوی استفاده کنید

 .

انواع لوله پلیکا از نظر مقاومت:

لوله پولیکا در سه نوع مختلف و با سختی‌های گوناگون ساخته می‌شود:

معمولی

لوله پولیکا معمولی یا پلیکا فشار ضعیف کمترین ضخامت را در بین انواع لوله پلیکا دارد. لوله پلیکای معمولی سبک‌تر و ارزان‌تر از انواع دیگر است و در جایی استفاده می‌شود که فشاری بر روی آن نباشد. از لوله پلیکای معمولی استفاده زیادی در کانال‌های تهویه هوای خانگی و صنعتی و انتقال آب باران می‌شود.

نیمه قوی

دیواره پلیکای نیمه معمولی یا نیمه قوی ضخامت بیشتری از پلیکای معمولی دارد. از پلیکا نیمه قوی در انتقال آب و فاضلاب‌های خانگی و پوشش کابل‌های برق و مخابراتی استفاده می‌شود.

فشار قوی

لوله پلیکا فشار قوی ضخامت بیشتری از انواع دیگر آن دارد. لوله پلیکا فشار قوی در پوشش‌دهی کابل‌های برق صنعتی، و همچنین برای انتقال اسیدها و بازها استفاده می‌شود. کاربرد دیگر لوله پلیکا فشار قوی در آب‌رسانی به زمین‌های کشاورزی و باغ‌ها است. از لوله پلیکا فشار قوی برای کانال‌کشی و انتقال آب آشامیدنی هم استفاده زیادی می‌شود.

اما اگر پرسیده شود کاربرد اصلی این نوع از لوله پلیکا چیست باید گفته شود انتقال فاضلاب شهری و صنعتی اصلی‌ترین کاربرد لوله پلیکای فشار قوی است. بیشتر فاضلاب‌های شهری و صنعتی دارای موادی با خاصیت اسیدی یا بازی هستند که می‌تواند به خط لوله آسیب برساند. اما بهره‌گیری از لوله‌های فاضلاب UPVC این مشکل را حل می‌کند.

لوله کاروگیت چیست؟

لوله کاروگیت یک نوع لوله است. لوله ای با جداره خارجی ساختمند یعنی حالت فنری شکل که سیاه رنگ است. مجموعه‌ای از ردیف‌ها و شیارها روی سطح آن وجود دارد. این لوله می‌تواند از فولاد و یا پلاستیک‌هایی از قبیل پلی اتیلن با چگالی بالا (H.D.PE) یا PVC ساخته شود. که بدلیل مزایای بسیار بالای پلی اتیلن لوله کاروگیت پلی اتیلن با فاصله ی زیاد از دیگر انواع لوله کاوگیت در صدر کاربرد در انواع پروژه های شهری و جاده ای ست. همچنین می‌تواند روکش دار یا آستردار باشد مثل لوله کاروگیت پی وی سی که پوششی از جنس الیاف دارد البته نوع بدون پوشش کاربرد بیشتری دارد. لوله کاروگیت پلی اتیلنی برای کاربردهایی مانند انتقال آب و فاضلاب و زهکشی و انتقال فاضلاب صنعتی و عفونی و آب های جاری و حتی مسیر کابل ها و سیم ها و نیز ساخت پل ها و اخیرا بصورت محافظ ی برای شیرآلات به کار می‌رود . در لوله کاروگیت انعطاف پذیری، دوام و استحکام، قیمت مناسب و سبکی و حمل راحت برتری های ارزشمندی هستند.

در لوله کاروگیت جدار بیرونی کنگره‌ها یا حلقه‌هایی متحد‌المرکز دارد، در حالی که سطح جدار درونی لوله کاملاً صاف است. جدار داخلی لوله کاروگیت می‌تواند از جنس فولاد و یا پلی‌اتیلن سنگین (H.D.P.E) باشد. لوله کاروگیت HDPE لوله ای چین دار یا راه راه یا فنری شکل با مجموعه ای از خطوط موازی و شیارها روی سطح آن است. علت راه راه ساخته شدن آن را می توان افزایش مقاومت در برابر جریان های فشارهای خارجی با فشار بالا و مقاومت بیشتر در برابر تنش عنوان کرد. لوله کاروگیت  H.D.P.E از ماده پلی اتیلن با چگالی بالا (HDPE) که ماده ای متنوع است ساخته شده و با دارا بودن برخی از ویژگی های ایده آل، برای استفاده در مصارف زیرزمینی کاربرد دارد. این لوله به راحتی و با استفاده از ابزار آلات و کاتر ها برش داده می شود.

کاربردهای لوله دوجداره کاروگیت ( لوله پلی اتیلن دوجداره )

• انتقال فاضلاب های شهری و روستائی
• غلاف رایزر
• غلاف کابل‌های برقی و کابلهای فیبرنوری
• جایگزین نهرهای آب در روستاها و باغات
• جدار چاه
• جدارسپتیک تانک
• بصورت نیم لوله جهت استفاده در نهرهای آب کشاورزی
• زهکش در پروژه های مختلف اعم از کشاورزی و ساختمانی

و دیگر مصارف مهم و ارزنده دیگر که می‌توان ازلوله کاروگیت تحت عناوین مختلف استفاده نمود, ویژگی‌های لوله کاروگیت با توجه به نیاز امروز در مدیریت‌های شهری و برقراری فاضلاب‌های شهری و جمع‌آوری آبهای سطحی از بهترین گزینه‌ها در این سیستم می‌باشد به گونه‌ای که امروز در بیشتر است شهرهای در پروژه‌های فاضلابی از لوله‌های کاروگیت فاضلابی استفاده

انواع  استفاده  از لوله کاروگیت:

 لوله های کاروگیت  به طور گسترده ای در صنایع پتروشیمی، ابزار دقیق، هوافضا، شیمیایی، برق، سیمان، متالورژی و سایر صنایع استفاده می شوند. لوله های کاروگیت  ساخته شده از پلاستیک و مواد دیگر  در ساخت ابزار ماشین ، لوازم خانگی و غیره  استفاده می شود.

چرا لوله های کاروگیت برای لوله کشی آبها ترجیح داده می شوند؟

این لوله‌ها  ماهیتی انعطاف‌پذیرتر  نسبت به سایر لوله ها دارند،همچنین می‌توانند کارکرد طولانی‌تری داشته باشند و بدون نیاز به اتصالات زانویی اضافی و چسب مورد نیاز لوله‌های پی وی سی، خم شوند. بنابراین، نصاب ها مجبور نیستند محدود به استفاده از زوایای 45 یا 90 درجه باشند، در ضمن نسبت به سایر لوله ها هزینه مناسبی دارند.

این لوله‌ها که طبیعتاً خود تمیز شونده هستند، برای جابجایی آب و زباله‌ها در داخل دیواره‌های تونل به برآمدگی‌ها  متکی هستند. برخلاف لوله پی وی سی  صاف، تلاطم ایجاد  کرده و جریان آب را راه می اندازند و اجازه نمی دهند که زباله ها لوله را مسدود کنند.

سوراخ‌های کوچک‌تر درون برآمدگی‌ها، زباله‌های بزرگ‌تر را از ورود به لوله باز می‌دارد و کمک میکند تا آب راحتر وارد لوله ها شود.

نحوه نصب لوله کاروگیت

همانطور که برای دفع کردن و نصب کردن انواع لوله های پلی اتیلنی برای ابیاری تحت فشار مواردی باید مورد توجه قرار گیرد به طور حتم دستورالعمل خاصی نیز برای دفن کردن لوله کاروگیت وجود دارد. دقت داشته باشید لوله های پلی اتیلن می تواند از طریق جوش اتصالات فشاری در روی زمین به یکدیگر متصل شده و سپس به آسانی داخل تراشه قرار گرفته شود. با این حال لازم است بدانید در هنگام ایجاد مهار برای خطوط لوله دفن شده، به وجود آوردن مهارت در شیارها آزاد لوله نیز توصیه می شود.

با این وجود توجه داشته باشید تمام تکیه گاه های موقت همچون میخ های تراز پایه ها و غیره قبل از خاکریزی باید از زیر لوله کاروگیت خارج شود. در لوله گذاری موازی یا متقاطع لوله های پلی اتیلن باید دارای فاصله کافی باشد که این امر موجب محافظت مناسب از گرما یا سایر اقدامات مقتضی خواهد شد. از طرفی لازم به ذکر است که اگر این لوله ها در گودال های باز و بدون اقدامات حفاظتی قرار بگیرد در نقاط تقاطع باید حتما فاصله مورد نیاز حفظ شود به طوری که در لوله گذاری های موازی حداقل این فاصله بسته به نصف قطر اسمی لوله بزرگتر می باشد.

در هنگام خاکریزی لوله کاروگیت نیز لازم نیست که از گرید خاص استفاده شود بلکه می توان از مواد حفاری شده که برای یک تراکم معمولی مناسب است استفاده نمود. با این حال دقت داشته باشید مخلوط شن و ماسه که حداکثر اندازه دانه های آن حدود ۲۰ میلیمتر باشد برای پر کردن بالای لوله مناسب می باشد

ابعاد لوله کاروگیت چیست؟

لوله کاروگیت دارای سایزهای مختلف و انواع متفاوتی است و ابعاد آن براساس قطر داخلی لوله‌ها تعیین می‌شود. برای محاسبه دقیق قطر لوله و تعیین سایز آن، باید مقاومت مکانیکی لوله از طریق میزان خاکی که روی آن قرار می‌گیرد، محاسبه گردد.

لوله کاروگیت از سایز ۱۱۰ میلیمتر تا ۳۵۰۰ میلیمتر در شاخه‌های ۳، ۶ و ۱۲ متری و با مقاومت‌های ۸، ۱۶، ۳۱.۵ و ۶۴ کیلونیوتن بر متر مربع تولید و در بازار عرضه می‌گردد. انواع لوله کاروگیت چیست؟

لوله کاروگیت ۱۰۰۰

این نوع لوله در شاخه‌های ۶ متری تولید می‌گردد، از لوله کاروگیت ۱۰۰۰ میلیمتر در شبکه‌های اصلی فاضلاب‌های شهری، پتروشیمی‌ها، پالایشگاه‌ها و برای انتقال آب رودخانه‌ها، منهول‌ها و یا دیواره چاه‌ها استفاده می‌شود

.

لوله کاروگیت ۱۲۰۰

این سایز به صورت کوپلر سرخود و بدون کوپلر تولید می‌گردد. از لوله کاروگیت ۱۲۰۰ میلیمتر در مخزن سازی، تولید سپتیک تانک، چربی گیر پلی اتیلن، ساخت منهول‌های فاضلاب و شبکه اصلی جمع آوری فاضلاب استفاده می‌گردد

.

لوله کاروگیت ۱۶۰۰

این سایز از لوله در شاخه‌های ۳ و ۶ متری تولید و برای اتصال دو حلقه لوله کاروگیت سایز ۱۶۰۰ از جوش اکستروژن استفاده می‌گردد. این سایز لوله کاروگیت در شبکه‌های اصلی فاضلاب، مخزن سازی، منهول سازی، انتقال آب رودخانه ها بصورت ثقلی و زیر جاده ها برای رد کردن آب استفاده می‌گردد

.

لوله کاروگیت ۱۸۰۰

از لوله کاروگیت ۱۸۰۰ میلیمتر در شبکه‌های انتقال فاضلاب شهری، فاضلاب‌های بزرگ صنعتی، ساخت منهول پلی اتیلن، سپتیک تانک پلی اتیلن، چربی گیر پلی اتیلن، غلاف برای دور لوله‌های گاز، ایستگاه پمپاژ، انتقال آب یا هر سیالی به صورت ثقلی، زیر جاده‌ها برای عبور آب و رودخانه‌ها و قالب جهت تزریق بتن دور لوله‌ها استفاده می‌شود .

لوله کاروگیت ۲۰۰۰

از لوله کاروگیت ۲۰۰۰ میلیمتر در فاضلا‌ های صنعتی کارخانجات، پالایشگاه‌های نفت و گاز، پتروشیمی‌ها، شهرک‌های صنعتی، سپتیک تانک پلی اتیلن، منهول پلی اتیلن، چربی گیر پلی اتیلن، ایستگاه پمپاژ، غلاف دور لوله‌های گاز و آب، زیر جاده‌ها برای گذر آب و داخل کانال‌ها استفاده می‌گردد و در شاخه‌های ۳، ۶ و ۱۲ متری در بازار موجود می‌باشد.

لوله بتنی

لوله بتنی به دلیل داشتن ماده ای ماندگار و قابل استفاده، دارای سابقه و شهرت خوبی است. سیستم های فاضلاب بتنی مدرن در اواسط قرن نوزدهم و هنگامی که مردم از نیاز به سرویس بهداشتی برای کنترل شیوع بیماری آگاه شدند، ظهور کردند. اولین استفاده از لوله بتنی در ایالات متحده، نصب در فاضلاب بود که در سال 1842 در نیویورک ساخته شده است

انواع لوله‌های بتنی

لوله بتنی در دو نوع ساده و مسلح ساخته می‌شود. بتن مسلح ترکیبی از سیمان، سنگدانه و آب است که در آن فولاد جایگذاری شده است. قطر لوله‌های بتنی ساده در ایران محدود به 600 میلی‌متر است با این حال این نوع، تا قطر 900 میلی‌متر هم قابل تولید است

لو‌له بتنی ساده

لو‌له بتنی ساده با قطر مشخص و خاصی ساخته می شوند و که این قطر معمولا در ایران ۶۰۰ میلی متر است و طول این لوله ها یکسان است و این حمل آنها را  راحت تر می کند و از لوله های بتنی  در سیستم های آبی و انتقال آب استفاده می شود.

لو‌له بتنی مسلح

در لوله های بتنی که مسلح هستند بتن شامل سنگدانه و سیمان و آب و فولاد می شود که در لو‌له بتنی مسلح از فولاد و بتن استفاده می شود و این فولاد ها به صورت مارپیچ داخل این لو‌‌له ها و بتن ها قرار می گیرد  این کار استحکام لوله را بالا می برد و در برابر خطرات و عوامل بیرونی مقاوم  تر می کند و در زمان حمل و نقل لو‌له ها به محل نصب و پروژه هم صدمه ای به آنها وارد نمی شود.از این لو‌له ها برای منتقل کردن آب و پس آب ها  استفاده می شود .

.

مزایای لوله‌های بتنی نسبت به سایر انواع لوله‌ها

با وجود سنگینی و شرایط سختی که لوله‌های بتنی برای حمل و نصب دارند، اما ارزان‌تر بوده و مقاومت فوق‌العاده‌ای در برابر فشارهای داخلی دارد.

ضمن اینکه با دوام زیاد و مقاومت بالا در برابر خوردگی همچنان یکی از گزینه‌های اصلی برای لوله گذاری فاضلاب‌ها محسوب می‌شود.

کاربرد لوله‌های بتنی در صنعت تصفیه آب و فاضلاب

ابعاد مختلف لوله بتنی فاضلابی برای جمع آوری خطوط و انتقال آب و فاضلاب و حتی پمپاژ فاضلاب کاربرد بسیاری دارد. لوله بتنی برای جمع آوری فاضلاب، و در قطرهای تا ۲۰۰ میلی متر به کار می‌رود. این لوله‌ها برای جمع آوری آب فاضلاب و آب باران مناسب است.

تخلیه آب به هنگام طوفان: یک لوله تخلیه بتنی آب طوفان اضافی را از یک منطقه به منطقه دیگر منتقل می کند و از جمع شدن آب یا جاری شدن سیل جلوگیری می کند. در هنگام طوفان های شدید، آب ممکن است با سرعت بالا از طریق آن به حرکت در بیاید، به همین دلیل مهم است که قدرت کافی برای مقاومت در برابر این  نیرو عظیم داشته باشد.

 فاضلاب: لوله بتنی عمدتا از اثرات عوامل محیطی در امان است و زنگ نمی زند، خم نمی شود و نمی سوزد. به همین دلیل از سالها قبل در سیستم‌های فاضلاب از این لوله و لوله بتنی استفاده می‌شود.

 آبشارها: آن ها در مناطقی قرار می گیرند که آب باید زیر سازه های ساخته شده جریان داشته باشد، مانند زیر جاده ها.

معایب لوله  بتنی

لوله بتنی های غیر استاندارد دارای طول عمر محدود و با هرگونه تنش و یا رانشی احتمال ترک خوردن و یا شکستگی را دارد. در حالیکه طول عمر لوله کاروگیت پلی اتیلن حداقل ۵۰ سال بوده و دارای حالت ارتجاعی میباشد.

لوله بتنی دارای حداقل مقاومت حلقوی ۱۴۰۰ کیلو گرم بر متر مربع در حالیکه لوله بتنی دارای مقاومت حلقوی حداقل ۴۲۰۰ کیلو پاسکال میباشد.

لوله بتنی بسیار سنگین و قابلیت تولید در شاخه ۲ و ۲.۵ متری را دارد. درحالیکه لوله کاروگیت پلی اتیلن دارای وزنی سبک و قابل حمل و جابجایی و قابلیت تولید درشاخه ۱۲ متری را دارد.

ضریب زبری لوله بتنی بسیار بالا بوده و داخل لوله موج هایی دارد در حالیکه ضریب زبری لوله کاروگیت در حد صفر بوده و داخل لوله صیقل میباشد .

لوله بتنی را نمیشود در عمق ۲۰ سانتی و یا ۱۰ متری عمق زمین دفن نمود. درحالیکه لوله کاروگیت پلی اتیلن مسلح در عمق حداقل ۲۰ سانت و ۱۱ متر قابلیت دفن و لوله گذاری را دارد.

سرعت نصب لوله بتنی بسیار کم و پایین میباشد در حالیکه نصب لوله کاروگیت بسیار بالا میباشد.

جهت حمل بارگیری و نصب لوله بتنی میبایست هزینه زیادی متقبل شد در حالیکه حمل و نقل و بارگیری و نصب لوله کاروگیت بسیار پایین و در شرکت روتنگران پارسه در حد رایگان میباشد.

لوله مانسيمان چيست ؟

در گذري به تاريخچه لوله مانيسمان مي توان گفت در قرن 19 ميلادي براي اولين بار يك دانشمند آلماني به نام مانيسمان لوله اي بدون درز ساخت.

او فكرش را نمي كرد كه محصول توليدي او در مدت زماني كم در همه دنيا فراگير شود و مصرف كنندگان زيادي در دنيا پيدا كند.

از آن زمان حدود 130 سال مي گذرد ولي همچنان لوله مانيسمان داراي طرفداران بسيار زيادي است.

اين لوله در اصطلاح علمي  به نام لوله سيمي لس يا سيملس يعني لوله بدون جوش معروف است.

درفرآيند توليد لوله مانسمان هيچ گونه جوش در بدنه آن ها انجام نمي گيرد.

به همين دليل يكدست بودن بدنه اين لوله ها ، را به يك لوله محكم تبديل كرده است.

از لحاظ قيمت نيز از ساير لوله ها گران تر محسوب مي شوند زيرا در آن جوش وجود ندارد و آسيب پذيري بسيار كمي دارند.

براي توليد لوله مانيسمان   برخلاف ساير لوله ها از شمش استفاده مي شود.

مشخصات فني لوله مانيسمان

مشخصات فني لوله مانيسمان شامل طول و قطر  و سايز آن است. لوله مانيسان در مقابل تغييرات دما بسيار مقاوم بوده و نسبت به بسياري از لوله هاي ديگر فشار و ضربه بيشتري را تحمل مي نمايد. به همين دليل اين لوله در بسياري از صنايع و كاربردهاي شهري مورد استفاده قرار مي گيرد. اين لوله در سايزهاي  “ 1/2 تا “36 اينچ در كارخانه ها توليد مي گردد.اين لوله ها اتصالات مخصوص به خود لوله مانيسمان را دارند و با جوش طرفين زانو به لوله وصل مي گردند.

انواع لوله ي مانيسمان

لوله هايي از جنس فولاد مهعمولي يا استيل كه معروف ترين نوع لوله مانسيمان است.

لوله هايي از جنس فولاد آلياژي

لوله هايي از جنس مس

لوله هاي مانيسمان HDPE

لوله هاي مانيسمان CPVC

لوله هاي مانيسمان UPVC

لوله هايي از جنس پلي اتيلن

ويژگي لوله مانسمان

از ويژگي بارز اين لوله مقاومت آن در برابر تغيير شرايط محيطي است.

بنابراين لوله مانيسمان به ان دسته از لوله هاي فولادي گفته ميشود كه در فرايد ايجاد و ساخت انها از روش هاي جوش فلزات استفاده نخواهد شد و ماده اوليه بكار رفته در آنها نسبت به ساير لوله هاي فولادي متفاوت است.

در ساخت لوله هاي مانيسمان شمش فولادي را به طريق روش نورد گرم حرارت ميدهيم و در مرحله بعد از طريق سمبه ماتريس شمش را سوراخ ميكنيم.

در مرحله آخر بايد از قالب هاي مخصوص كشش و نورد عبور داد تا به سايز هاي مورد نظر تبديل نمود.

مزاياي لوله مانيسمان

مقاوم در برابر دماهاي بالا و خوردگي: عناصر به‌كاربرده شده در اين لوله‌ها باعث استحكام آن‌ها در برابر خوردگي و پوسيدگي مي‌شود. علاوه براين، اين لوله‌ها در برابر عبور مواد داغ با دماي بسيار بالا نيز بسيار مقاوم هستند.

يكپارچگي و يكنواختي: ازآنجايي‌كه لوله‌هاي مانيسمان بدون هيچ‌گونه خط جوش و اتصالي توليد مي‌شوند، ساختاري يكنواخت و يكپارچه دارند. اين يكپارچگي علاوه بر اين‌كه به لوله‌هاي مانيسمان ساختاري زيبا مي‌بخشد، باعث بهبود عملكرد آن‌ها نيز مي‌شود.

طول عمر زياد: لوله‌هاي مانيسمان بسيار بادوام هستند و براي مدت‌زمان طولاني بدون آسيب به عملكرد خود ادامه مي‌دهند.

ساخت لوله مانيسمان

چون لوله هاي مانيسمان بدون درز و جوش هستند از نظر مقاوت و همچنين استحكام داراي توان بسيار بالايي خواهند بود،

معمولا براي توليد اين لوله ها از شمش فولادي گرد استفاده خواهد شد. زيرا اگر توليد كننده بخواهد از روش گرد كردن شمش زاويه دار استفاده كند نياز به صرف هزينه بالا و همچنين نياز به صرف زمان زيادي خواهد داشت.

مقايسه لوله مانيسمان و لوله درزدار

لوله هاي مانيسمان يا بدون درز با لوله هاي درزدار تفاوت هاي زيادي دارند كه در ادامه درباره آن ها توضيح داده ميشود:

لوله هاي بدون درز نسبت به لوله هاي درزدار هم سايز و اندازه خود قادر به تحمل فشار بيشتري مي باشند كه به همين علت قادر به استفاده در ديگ هاي بخار و جاهايي كه نياز به تحمل فشار زيادي است مي باشد.

مقاومت در برابر خوردگي  لوله هاي مانيسمان نسبت به لوله هاي درزدار بيشتر مي باشد زيرا پتانسيل ايجاد ناخالصي و خوردگي در اين لوله ها نسبت به لوله هاي درزدار كمتر مي باشد.

لوله هاي مانيسمان نسبت به لوله هاي درزدار كه داراي ناهمگوني هاي چكش خواري و متريالي در ناحيه اي كه درز جوش ايجاد مي شود، وجود دارد ،داراي اين ناهمگوني ها نمي باشد.

لوله هاي مانيسمان نسبت به لوله هاي درزدار نيازي به تست جوشكاري نمي باشند.

لوله هاي بدون درز  و مانيسمان نسبت به لوله هاي درزدار انتخابي مناسب تر و كارا تر براي اماكن حساس مي باشند.

لوله هاي بدون درز نسبت به لوله هاي درزدر داراي هزينه توليد كمتر مي باشند.

قيمت لوله مانيسمان

عوامل متعددي بر ليست قيمت لوله‌هاي مانيسمان موثر مي باشند. اين لوله‌ها در ابعاد، سايزها و ضخامت هاي متفاوتي توليد ميشوند كه تاثير قابل توجهي بر قيمت دارند. همچنين اين لوله‌ها توسط كشورهاي مختلفي چون چين، روسيه، ايتاليا، ايران و آلمان توليد ميشود كه كشور سازنده، برند و استاندارد به كار رفته در ساخت اين لوله‌ها و نرخ دلار و فولاد تاثير بسيار قابل توجه و زيادي بر قيمت مي گذارند. لوله‌هاي مانيسمان به روش هاي مختلف حرارتي، تحت كشش و غلطك هاي خاص توليد ميگردند كه روش توليد تاثير زيادي بر يكنواختي، همگني و كيفيت لوله‌ها دارد و در نتيجه باعث متغير بودن هزينه ي توليد و در نتيجه منجر به متغير بودن قيمت فروش خواهد شد.

لوله‌هاي مانيسمان انواع و كاربردهاي مختلفي داشته كه ميتوان به دسته هاي آتش خوار، گالوانيزه سرد، گالوانيزه ي گرم، هيدروليك ومانيسمان سياه اشاره كرد كه هر كدام از آنها براي موارد خاصي چون لوله‌هاي گازي، لوله‌هاي كابل برق و مخابراتي، استفاده در صنعت آبرساني، كشاورزي و گلخانه توليد مي شوند كه همين امر بر ليست قيمت لوله مانيسمان تاثير گذار خواهد بود. قيمت لوله مانيسمان نسبت به لوله پلي اتن بيشتر است.

بعضي از ليست هاي قيمت بر اساس برند تنظيم شده و داخلي و خارجي بودن برند در تعيين ليست قيمت تاثير گذار مي باشد. نرخ ارز و هزينه هاي گمرك هزينه هايي است كه به ليست قيمت لوله‌هاي مانيسمان خارجي افزوده مي شود. به همين سبب قيمت لوله‌هاي داخلي هم تراز با لوله‌هاي خارجي از لحاظ كيفيت، ارزان تر از لوله‌هاي خارجي مي باشد، چرا كه نرخ ارز تاثير كمتري بر قيمت توليد داخلي داشته و هزينه ي گمرك در ليست قيمت لوله‌هاي داخلي حذف ميگردد.
